一、带式输送机的特点:

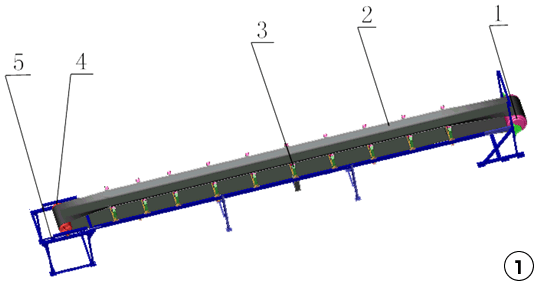

带式输送机已成为散状物料连续输送设备的重要工具之一。它不仅应用于企业内部的运输,也拓展到 企业外部的输送,广泛应用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个领域。 带式输送机是以输送带作牵引构件。如图所示,输送带2绕经传动滚筒1和改向滚筒4形成一个环形 带,上下输送带由托辊3支承,拉紧装置5给输送带以正常运行所需的张力。工作时,驱动装置驱动传动 滚筒,通过传动滚筒和输送带之间的摩擦力带动输送带运行,物料装在输送带上和带子一起运动。带式输 送机一般是在端部卸载,利用专门的卸载装置,也可在中间卸载。


1.驱动滚筒 2.输送带 3.托辊 4.改向滚筒 5.拉紧装置

(图一:带式输送机结构图)

二、带式输送机的应用范围:

⑴带式输送机是通用型产品,可广泛应用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。由单机或多机组合成运输系统来输送物料,输送松散密度为500~2500Kg/m3的各种散状物料及成件物品。

⑵带式输送机适用的工作环境温度一般为-25~40℃。对于在特殊环境中工作的带式输送机,如要求具有耐热、耐寒、防水、防腐、防爆、阻燃等条件,应另行采取相应的防护措施。

⑶带式输送机均按部件系列进行设计。设计者可根据输送工艺要求,按不同的地形、工况进行选型设计并组合成整台输送机。

⑷输送机允许输送的物料粒度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。各种带宽适用的最大粒度,本系列推荐按图表1选取。当输送硬岩时,带宽超过1200mm后,粒度一般应限制在350mm范围内,而不能随带宽的增加而加大。

图表1       各种带宽适用的最大粒度                    mm

带宽参数 500 650 800 1000 1200 1400 1600 1800 2000 2200 2400

最大粒度 100 150 200 300 350 350 350 350 350 350 350

注:粒度尺寸系指物料块最大线性尺寸

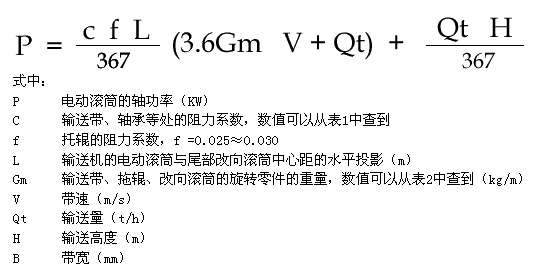

三、输送机驱动滚筒功率选择的计算

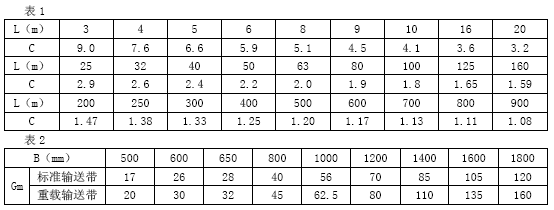

功率的计算,在各种机械手册中都有推荐公式,但方式不尽相同,计算结果也可能稍有出入。为了使 驱动滚筒设计计算与用户的使用要求统一起来,我厂推荐采用下列公式计算所需要的功率:
